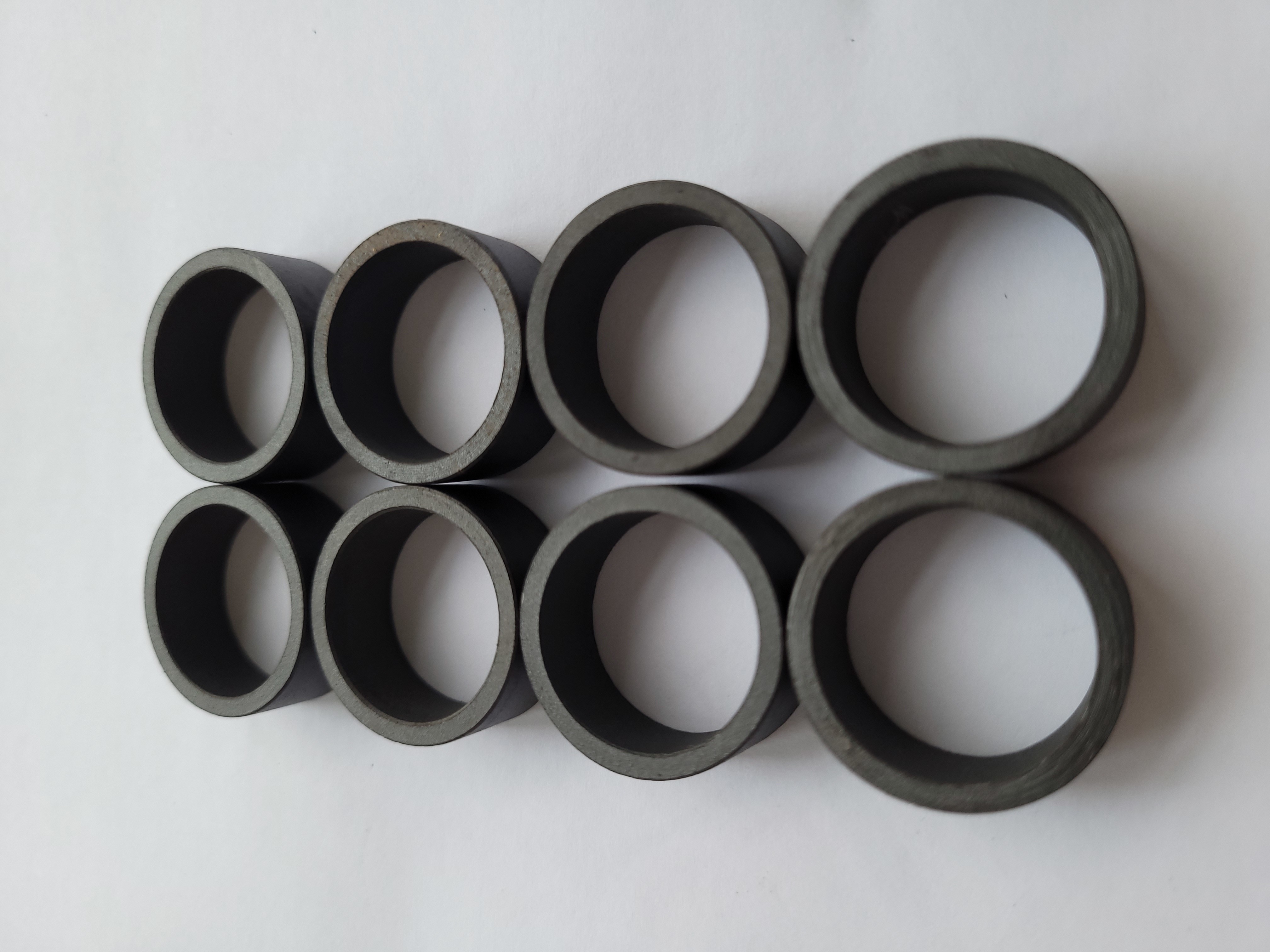

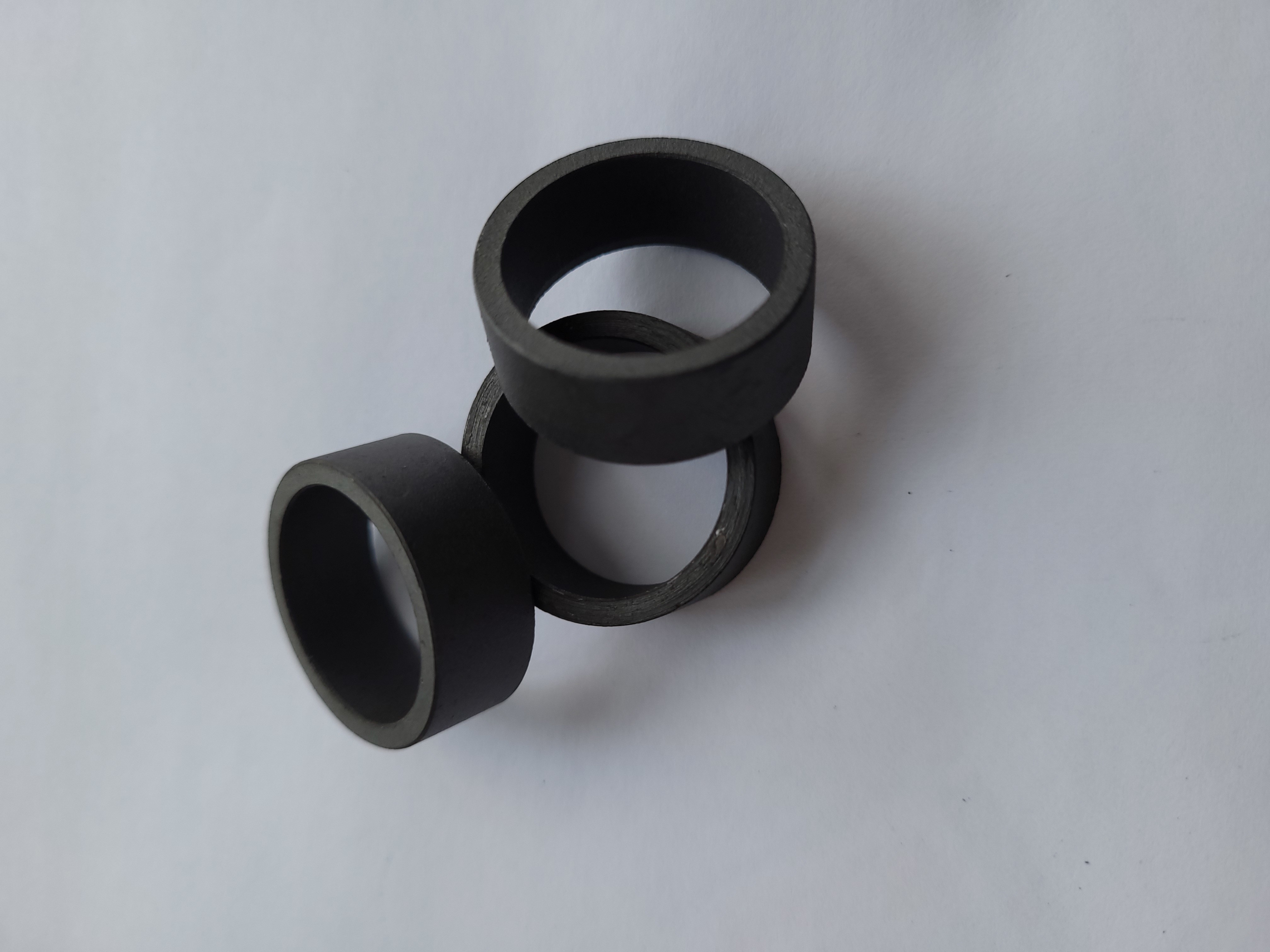

Manga modificada para requisitos particulares de la guía de KCF para la soldadura de la nuez y del perno
1 . Descripciones:
Manga material de la guía de la fabricación y de la fuente de la soldadura de resistencia de la floración diversa, clavija posicionadora, bujes de KCF, manga de KCF. Nuestro material incluye el material de la aleación de KCF, haber cubierto de cerámica, la circona de cerámica, el nitruro de silicio etc de cerámica. Para cumplir los requisitos de diversos clientes. El tamaño estándar M4, M5, M6, M8, M10, manga del kcf M12,7/16 está siempre en existencia. La especificación específica se puede modificar para requisitos particulares según su dibujo. Dé la bienvenida a su investigación.
Los pernos de guía de KCF /Sleeve son una no capa del aislamiento sino un material de aislamiento especialmente procesado que no pela.
Se ha estado utilizando en los usos de la soldadura de resistencia por varias décadas. Tiene una piel aislada en su superficie. Cualquier forma se puede hacer rápidamente. Nuestras formas estándar son más baratas en el negocio.
Utilizamos generalmente los pernos de guía de cerámica como nuez de soldadura que coloca el perno, pero debido a la dureza de la cerámica es pobre, frágil, el perno de guía de KCF en vez de cerámica es cada vez más popular tan ahora.
2 . Guía Pin Technical Specification de KCF
Pin Material: Acero etc. de KCF, de AL2O3, de ZrO2, de Si3N4, de cerámica, inoxidable.
KCF fija el diámetro: M4, M5, M6, M8, M10, M12…
Uso: Los pernos de guía de KCF son ampliamente utilizados en la soldadura por resistencia a salientes, soldadura de la nuez, soldadura de perno prisionero
3 . Ventajas:
▲fuerza da alta temperatura
▲resistencia de choque termal superior
▲resistencia de desgaste excelente
▲resistencia mecánica del cansancio y de arrastramiento
▲Propiedad excelente de la no-adherencia de soldadura con buena resistencia de oxidación
▲Es conveniente procesar la forma de la barra, y el período será más corto
4 . Perno estándar de KCF
| |
|
B |
C |
D |
E |
F |
G |
L |
Q |
R |
| KCF-M4- (B) |
3,2 |
4~7 |
10 |
5 |
2 |
22 |
4 |
31 |
2,5 |
9 |
| KCF-M5- (B) |
4,1 |
5~8 |
10 |
6 |
2,5 |
22 |
4 |
32 |
3 |
13,3 |
| KCF-M6- (B) |
4,9 |
6~9 |
10 |
7 |
2,5 |
22 |
3 |
32 |
3,5 |
15,5 |
| KCF-M8- (B) |
6,8 |
8~11 |
12 |
8 |
3 |
23 |
3 |
34 |
5 |
17,5 |
| KCF-M10- (B) |
8,5 |
10~13 |
15 |
10 |
3,5 |
24 |
3 |
37 |
7 |
30,5 |
| KCF-M7/16- (B) |
9,7 |
11~14 |
16 |
12 |
4 |
24 |
3 |
39 |
8 |
37,5 |
| KCF-12- (B) |
10,4 |
12~15 |
16 |
12 |
4 |
24 |
3 |
39 |
9 |
41 |

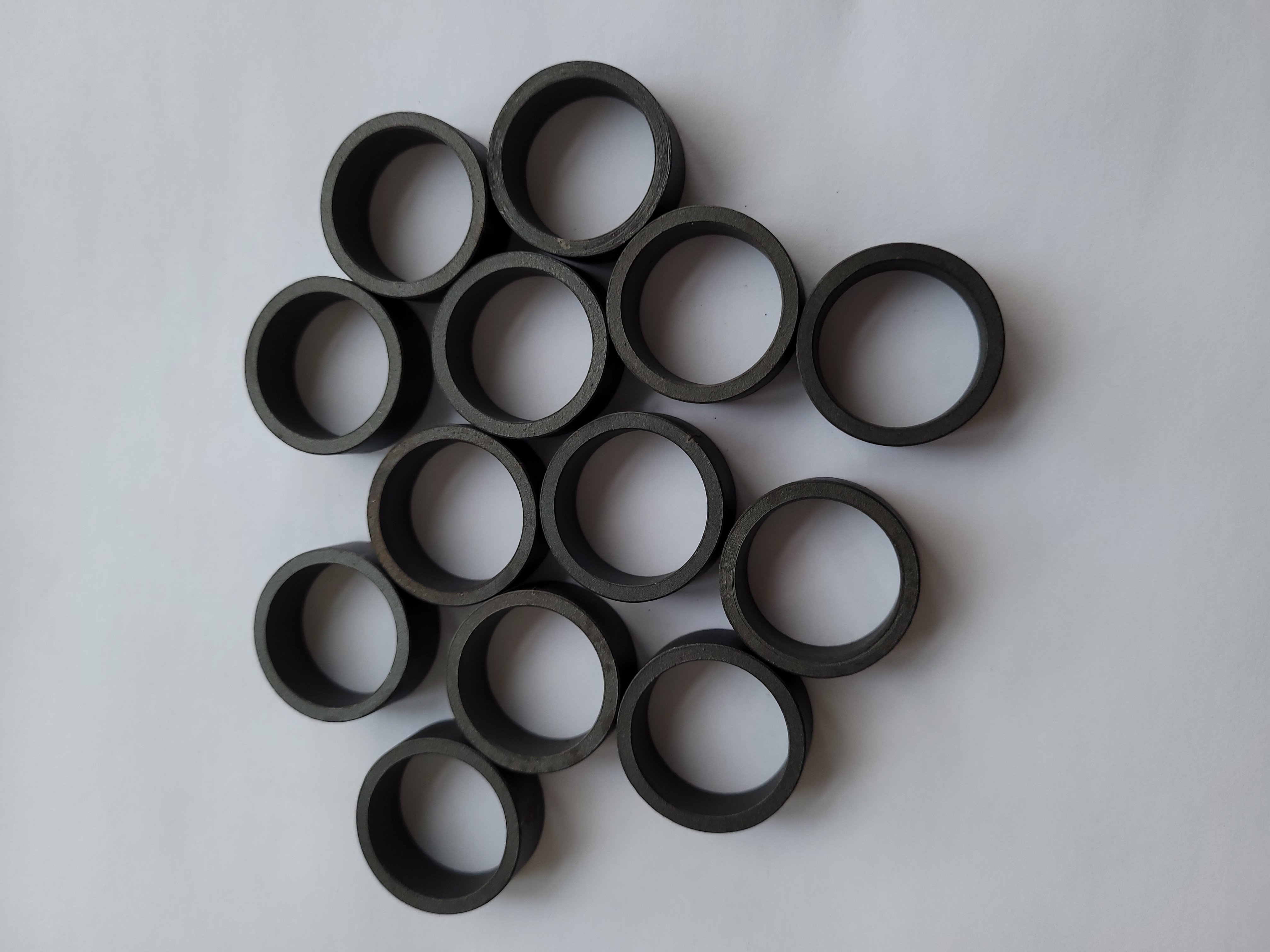

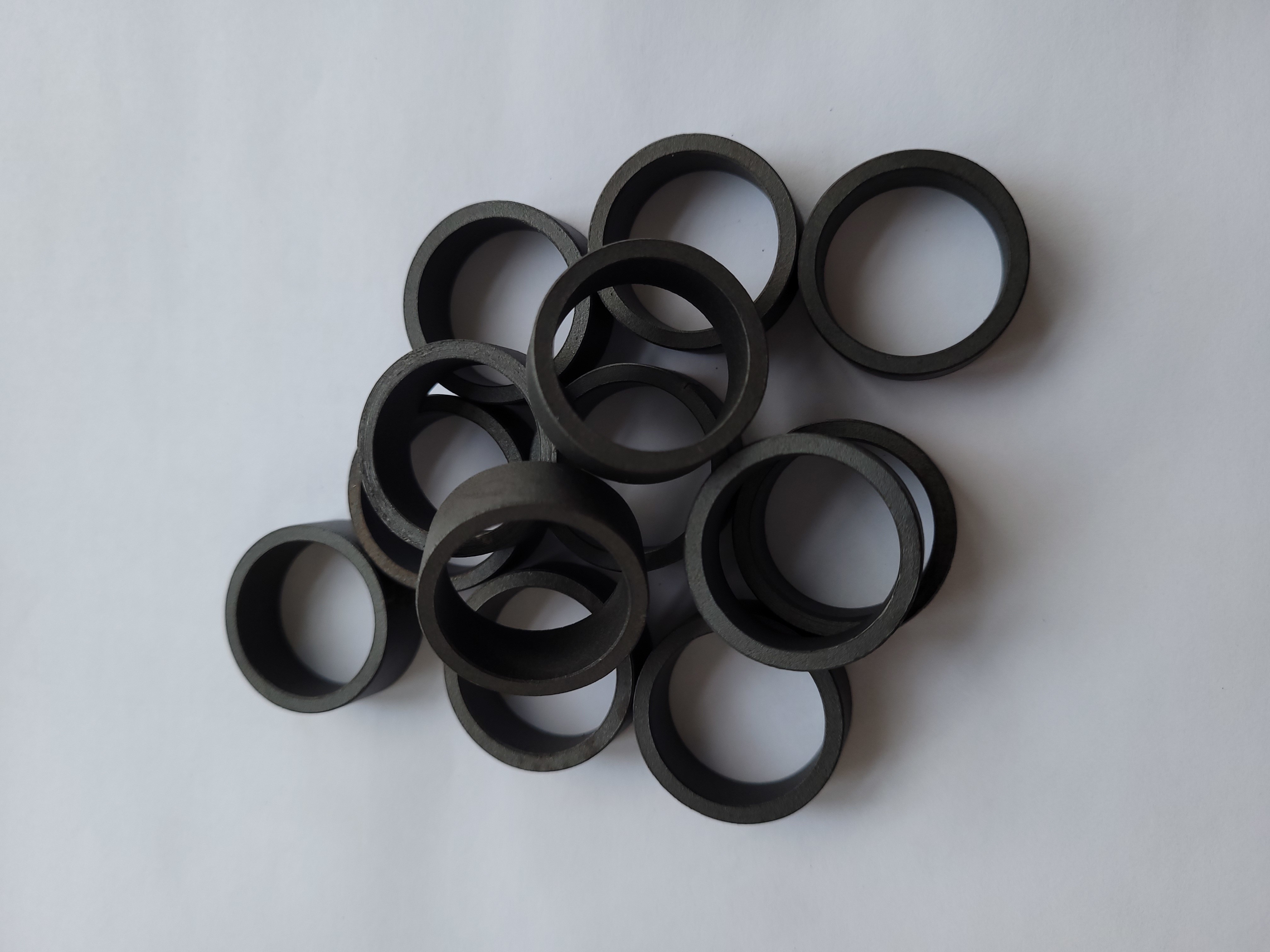

5 . Más imágenes
