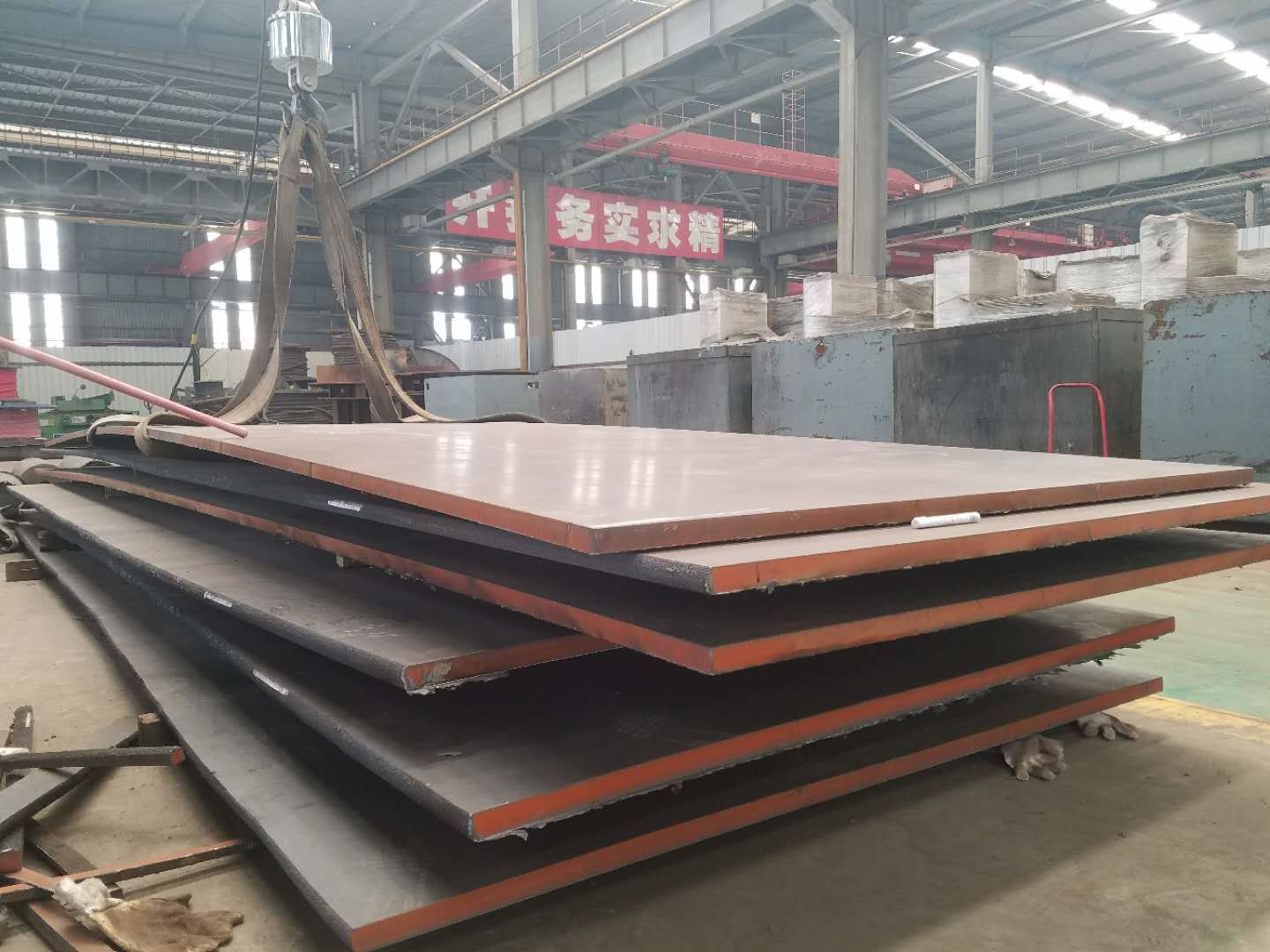

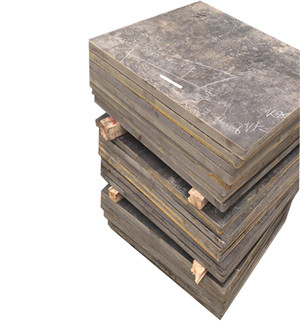

Hoja de la placa de la aleación de níquel del invar 36 para la industria de radio

Hoja del invar 36 de la placa 4J36 del invar de la aleación de níquel

1 . Descripción:

la aleación 4J36 también se llama aleación de INVAR. El punto del curie de la aleación está sobre 230℃. Debajo de esta temperatura, la aleación es ferromagnética y tiene un coeficiente muy bajo de la extensión. Sobre esta temperatura, la aleación es no magnética. , Los aumentos del coeficiente de la extensión. La aleación se utiliza principalmente para fabricar componentes con dimensiones aproximadamente constantes dentro de la gama de cambios de temperatura, y es ampliamente utilizada en la industria de radio, los instrumentos de precisión, los metros y otras industrias.

4J36 se puede soldar con autógena por la soldadura oxiacetilénica, la soldadura al arco, la soldadura eléctrica y la soldadura del átomo de hidrógeno. Puesto que el coeficiente de extensión se relaciona con la composición química de la aleación, la composición de la aleación debe ser tanto cuanto sea posible evitado debido a la soldadura. Por lo tanto, es el mejor utilizar la soldadura al arco de argón. El metal de relleno para soldar con autógena debe contener preferiblemente 0,5% a 1,5% del titanio a reducir el soldar con autógena de poros y de la grieta.

2. proceso del tratamiento térmico

Recocido del alivio de tensión	El calor a 530~550℃, guarda para 1~2 que el H. se refresca en el horno
recocido	La calefacción a 830~880℃, guarda el sostenerse para el enfriamiento mínimo del horno 30
Estabilización	(1) calor 830 al ℃ en una atmósfera protectora, control para 20min. ~ 1h, apagan (2) genio
Precauciones	(1) la aleación no se puede endurecer por el tratamiento térmico el tratamiento de superficie (de 2) puede ser pulido con chorro de arena, ser pulido y ser conservado en vinagre





3 . Categoría de la fuente

Tipo	Tamaño
Alambre	D= 0.1~8m m
Tira	W= 5~250m m	T= 0.1m m
Hoja	W= 10~100m m	T= 0.01~0.1
Barra	Dia= 8~100m m	L= 50~1000





4. 4J36 composición química, %

Ni	35~37	FE	Bal.	Co	-	Si	≤0.3
MES	-	Cu	-	Cr	-	Manganeso	0.2~0.6
C	≤0.05	P	≤0.02	S	≤0.02





5 . coeficiente 4J36 de extensión

θ/℃	α1/10-6℃-1	θ/℃	α1/10-6℃-1
20~-60	1,8	20~250	3,6
20~-40	1,8	20~300	5,2
20~-20	1,6	20~350	6,5
20~-0	1,6	20~400	7,8
20~50	1,1	20~450	8,9
20~100	1,4	20~500	9,7
20~150	1,9	20~550	10,4
20~200	2,5	20~600	11,0
