Piloto Pin Welding Pin Cetering Pin de Kcf Pin Kcf Guide Pin Location Pin Locator Pin Nut Locator
1 . Descripciones:
Manga material de la guía de la fabricación y de la fuente de la soldadura de resistencia de la floración diversa, clavija posicionadora, bujes de KCF, manga de KCF. Nuestro material incluye el material de la aleación de KCF, haber cubierto de cerámica, la circona de cerámica, el nitruro de silicio etc de cerámica. Para cumplir los requisitos de diversos clientes. El tamaño estándar M4, M5, M6, M8, M10, manga del kcf M12,7/16 está siempre en existencia. La especificación específica se puede modificar para requisitos particulares según su dibujo. ¡Dé la bienvenida a su investigación! El perno de guía de KCF (perno de la ubicación) es una clase de pernos de guía de soldadura aislados hechos del material especial de la aleación de KCF. Tiene una superficie aislada especial y esta superficie aislada es una película que crece de interior bajo de la aleación, no una capa del aislamiento externo. Los pernos de guía de KCF (pernos de la ubicación) habían sido utilizados para que las nueces de roscadas o no-roscadas de la localización eliminen la formación de arcos o el daño roscado actual eléctrico potente, protegiendo la rosca de tornillo durante el proceso de la soldadura de resistencia.
El perno de localizador se puede suministrar en diversos materiales: de cerámica, KCF y acero inoxidable. KCF es una aleación sometida a un tratamiento térmico especial con una piel dura, aislador que dure mucho más largo que de cerámica sin embargo con un precio inicial más alto. Senwang ofrece una gama de diseños estándar mientras que los diseños especiales pueden también ser hechos por encargo.
Utilizamos generalmente los pernos de guía de cerámica como nuez de soldadura que coloca el perno, pero debido a la dureza de la cerámica es pobre, frágil, el perno de guía de KCF en vez de cerámica es cada vez más popular tan ahora.
2 . Guía Pin Technical Specification de KCF
Pin Material: Acero etc. de KCF, de AL2O3, de ZrO2, de Si3N4, de cerámica, inoxidable.
KCF fija el diámetro: M4, M5, M6, M8, M10, M12…
Uso: Los pernos de guía de KCF son ampliamente utilizados en la soldadura por resistencia a salientes, soldadura de la nuez, soldadura de perno prisionero
3 . Ventajas:
▲fuerza da alta temperatura
▲resistencia de choque termal superior
▲resistencia de desgaste excelente
▲resistencia mecánica del cansancio y de arrastramiento
▲Propiedad excelente de la no-adherencia de soldadura con buena resistencia de oxidación
▲Es conveniente procesar la forma de la barra, y el período será más corto
4 . Perno estándar de KCF
| |
|
B |
C |
D |
E |
F |
G |
L |
Q |
R |
| KCF-M4- (B) |
3,2 |
4~7 |
10 |
5 |
2 |
22 |
4 |
31 |
2,5 |
9 |
| KCF-M5- (B) |
4,1 |
5~8 |
10 |
6 |
2,5 |
22 |
4 |
32 |
3 |
13,3 |
| KCF-M6- (B) |
4,9 |
6~9 |
10 |
7 |
2,5 |
22 |
3 |
32 |
3,5 |
15,5 |
| KCF-M8- (B) |
6,8 |
8~11 |
12 |
8 |
3 |
23 |
3 |
34 |
5 |
17,5 |
| KCF-M10- (B) |
8,5 |
10~13 |
15 |
10 |
3,5 |
24 |
3 |
37 |
7 |
30,5 |
| KCF-M7/16- (B) |
9,7 |
11~14 |
16 |
12 |
4 |
24 |
3 |
39 |
8 |
37,5 |
| KCF-12- (B) |
10,4 |
12~15 |
16 |
12 |
4 |
24 |
3 |
39 |
9 |
41 |

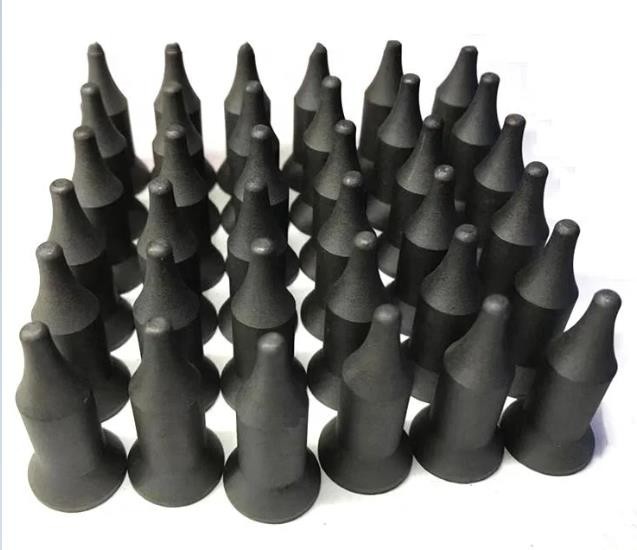

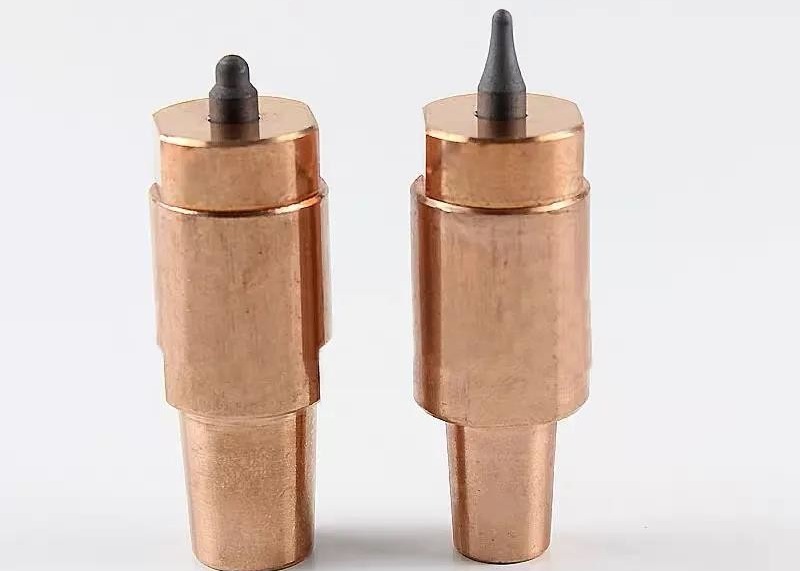

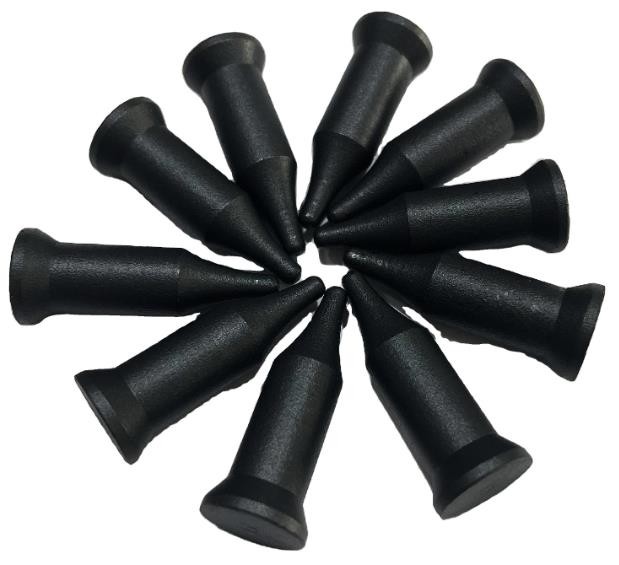

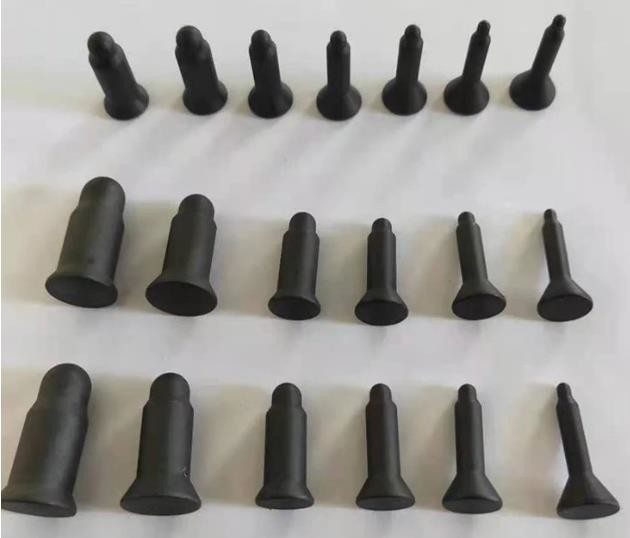

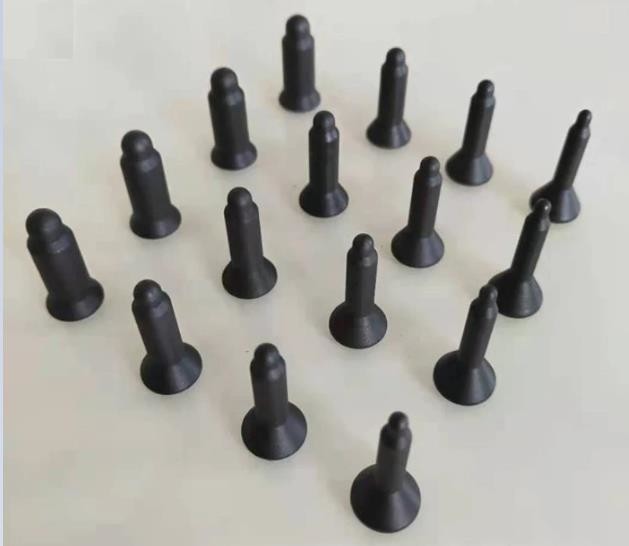

5 . Más imágenes
